ChiXie-ESP32

ChiXie-ESP32是一款针对DIY玩家开发的多功能通用控制板，可用于写字机、绘图仪、激光雕刻机等设备。同样适用于已购买第三方写字机但想使用炽写软件的用户

前往购买

前言

ChiXie-ESP32通用控制板使用乐鑫原厂ESP32芯片，分为两个版本：ChiXie-ESP32-4988和ChiXie-ESP32-2208，功能完全一致。其中2202版本搭载4片2208静音驱动，让步进电机工作起来非常静音丝滑

ChiXie-ESP32控制板出厂前已刷好固件，无需用户自行烧录固件程序。固件程序基于开源的Grbl_ESP32

Image placeholder

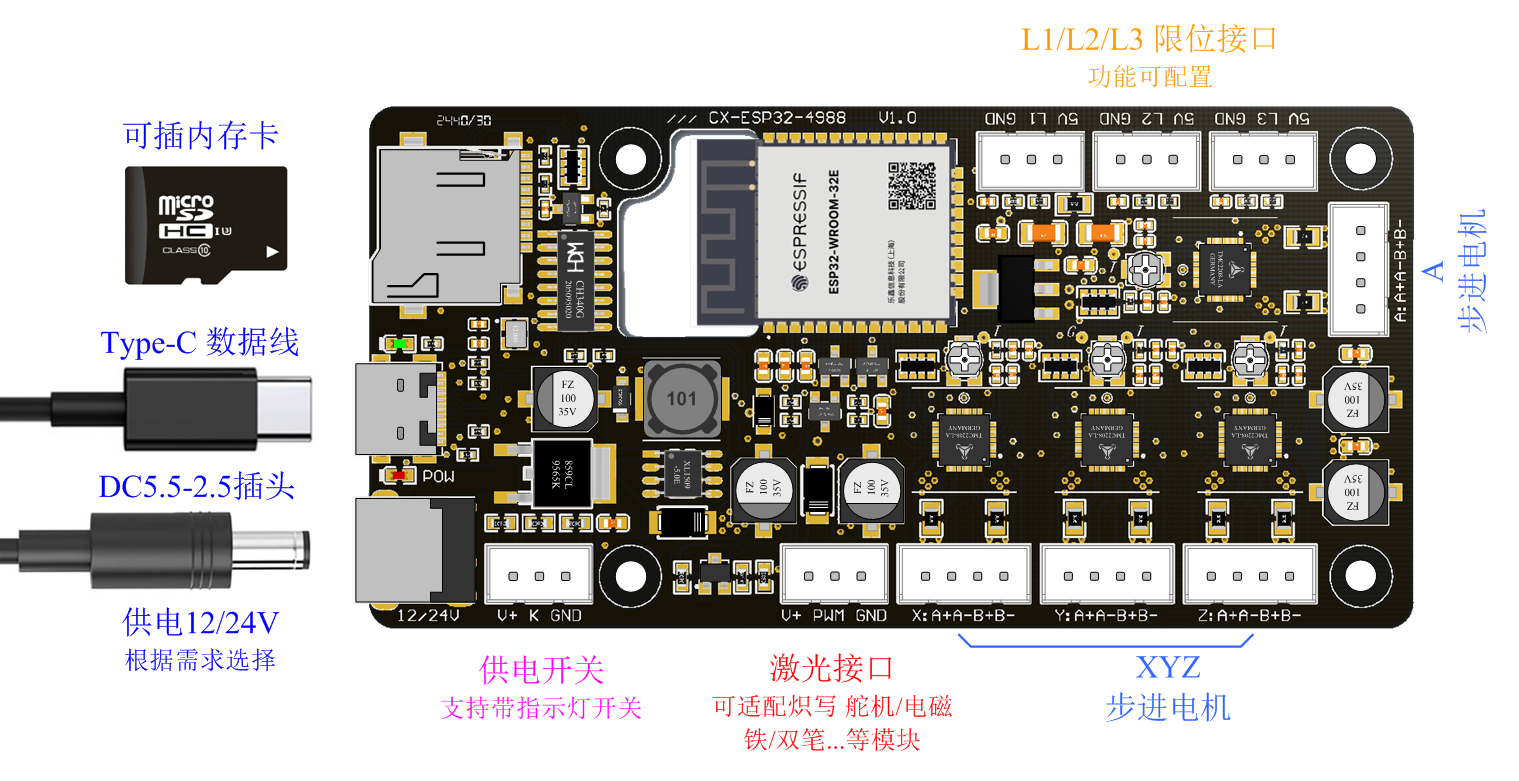

接口示意

ChiXie-ESP32使用DC5.5-2.5插头，支持12V或者24V供电。支持接入带指示灯的开关；有线数据通信使用Type-C接口；可插内存卡，支持无线上传任务；

预留4个步进电机接口：X、Y、Z、A轴。支持设置A轴跟随，即可实现双X轴、双Y轴或双Z轴；集成4片A4988或者TMC2208驱动板，支持使用板载电位器调节各轴电流

预留激光接口，可接入激光、舵机或者电磁铁

4层PCB设计，完整的地平面，更有利于信号完整性和散热

预留三路限位接口，功能可配置

Image placeholder

软件适配

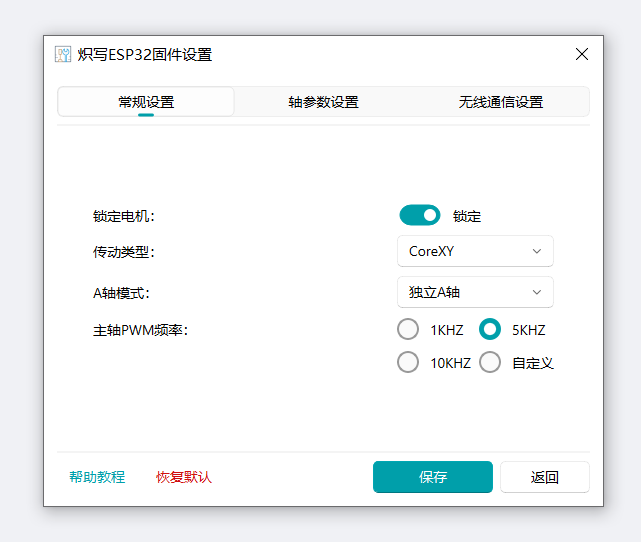

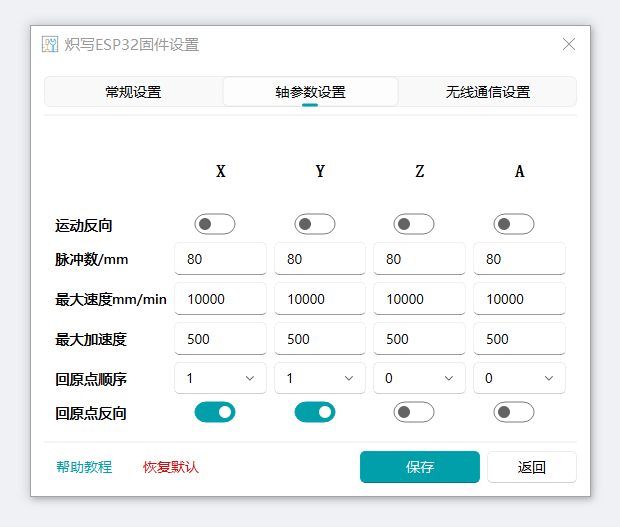

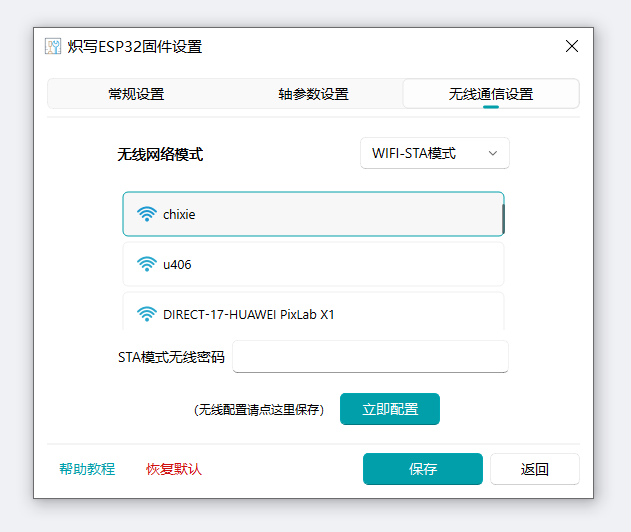

炽写软件针对炽写控制板做了深度适配，支持软件内一键切换控制板传动类型为XY或CoreXY，支持软件内一键切换A轴模式，支持可视化调节各轴参数、支持配置无线模式

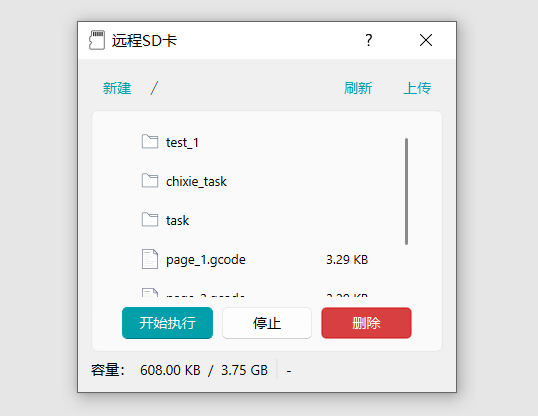

炽写软件还支持查看控制板内SD卡中的内容、支持控制执行SD卡中的内容、支持一键上传页面数据到SD卡并执行，实现更稳定的无线连接

控制板内置网页版上位机，可用于局域网内AP模式或STA模式下网页控制，也可用于移动端网页控制（网页端仅支持控制或执行sd卡中内容，不支持生成内容与路径）

Image placeholder
Image placeholder
Image placeholder
Image placeholder

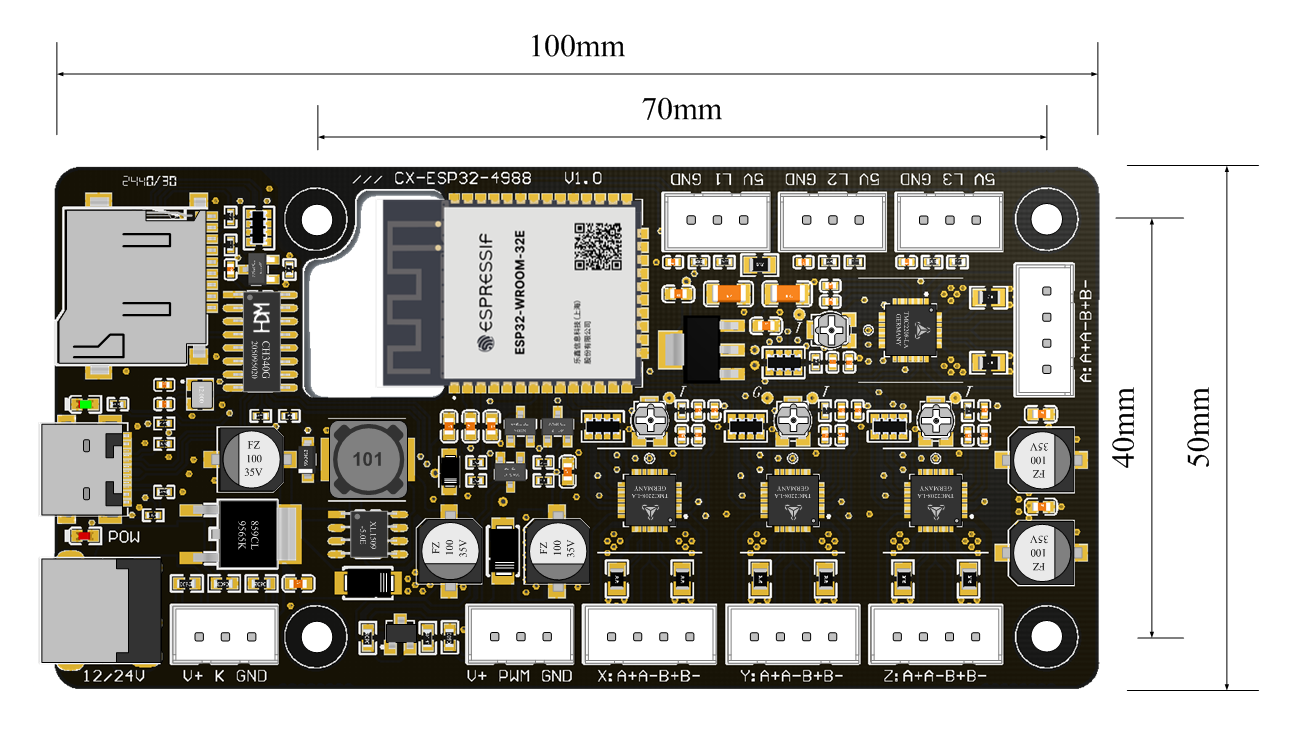

尺寸示意

Image placeholder

注意

ChiXie-ESP32控制板具有唯一ID标识，除了炽写设备专用控制板，只有该控制板可以适配炽写软件使用

如需使用炽写软件，请勿随意烧录第三方固件，或者错误修改固件源码后烧录。防止破坏该控制板的出厂唯一ID

如需二次开发，请联系客服或相关工作人员
